CRNN

本项目是PaddlePaddle 2.0动态图实现的CRNN文字识别模型，可支持长短不一的图片输入。CRNN是一种端到端的识别模式，不需要通过分割图片即可完成图片中全部的文字识别。CRNN的结构主要是CNN+RNN+CTC，它们分别的作用是，使用深度CNN，对输入图像提取特征，得到特征图。使用双向RNN（BLSTM）对特征序列进行预测，对序列中的每个特征向量进行学习，并输出预测标签（真实值）分布。使用 CTC Loss，把从循环层获取的一系列标签分布转换成最终的标签序列。

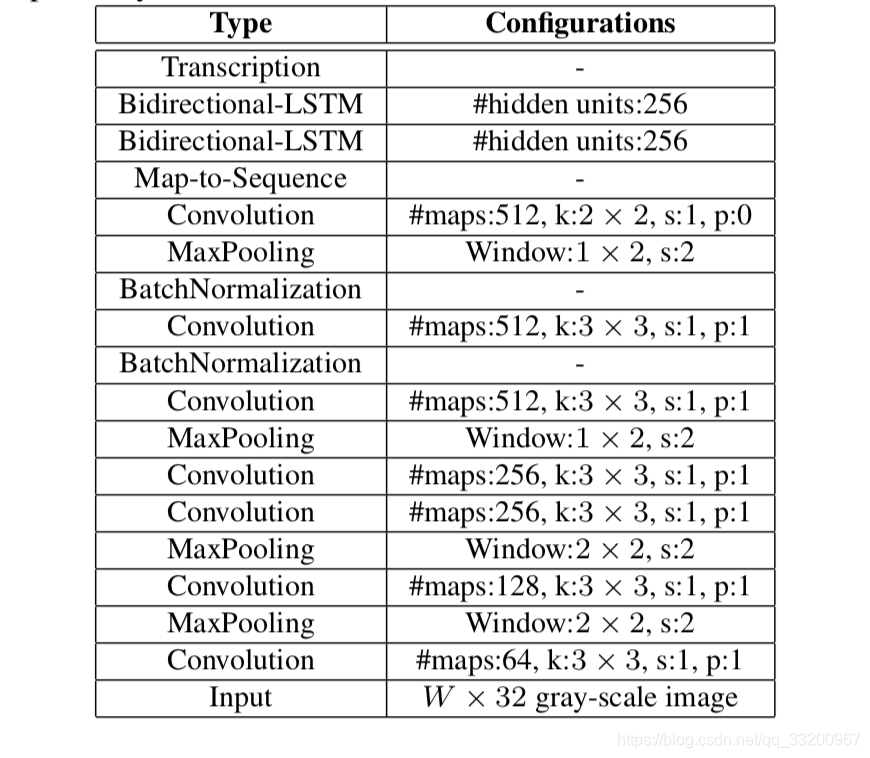

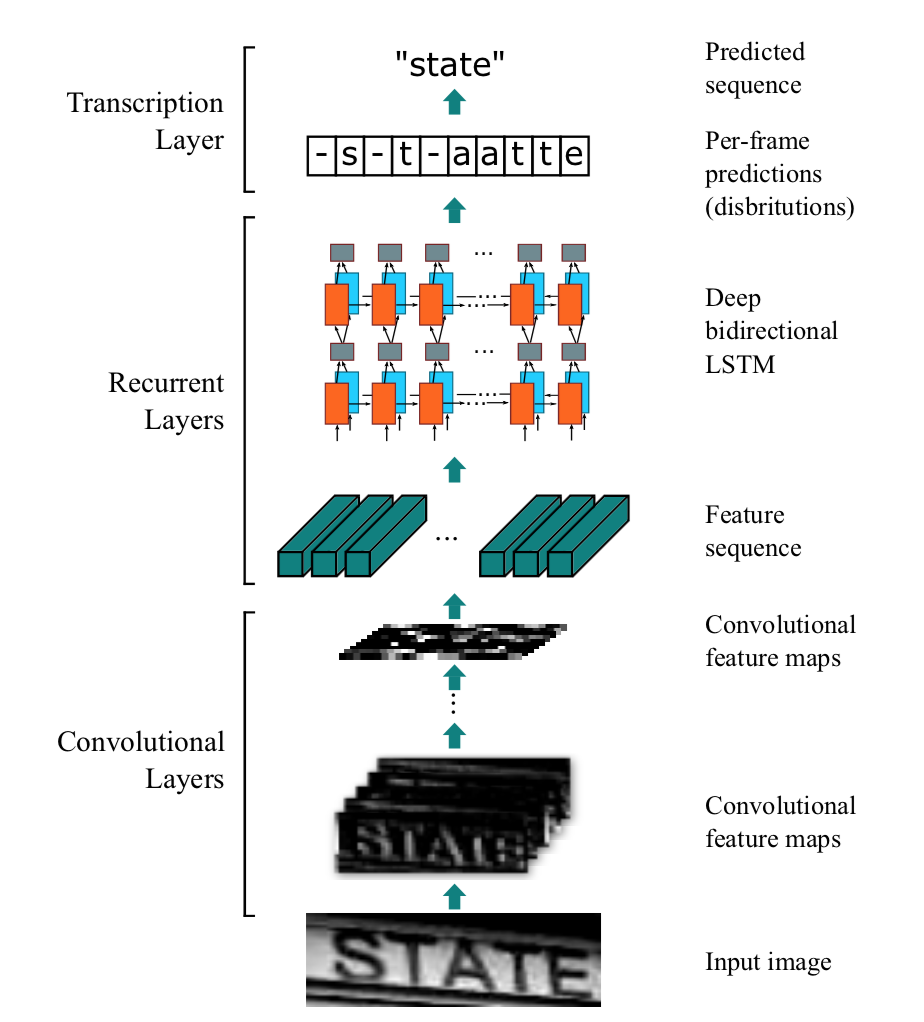

CRNN的结构如下，一张高为32的图片，宽度随意，一张图片经过多层卷积之后，高度就变成了1，经过paddle.squeeze()就去掉了高度，也就说从输入的图片BCHW经过卷积之后就成了BCW。然后把特征顺序从BCW改为WBC输入到RNN中，经过两次的RNN之后，模型的最终输入为(W, B, Class_num)。这恰好是CTCLoss函数的输入。

使用环境：

• PaddlePaddle 2.0.1
• Python 3.7

源码地址：https://github.com/yeyupiaoling/PaddlePaddle-CRNN

在线运行一下：https://aistudio.baidu.com/aistudio/projectdetail/1751953

准备数据集

• 贴心的笔者准备了一个生成长度不一的验证码图片作为数据集，该程序可以自动生成图片以及数据列表和数据词汇表，需要读者修改自己字体文件的路径font_path，网上下载一搜一大把，笔者用的是这个字体点击下载 。

python create_image.py

执行上面程序生成的图片会放在dataset/images目录下，生成的训练数据列表和测试数据列表分别放在dataset/train_list.txt和dataset/test_list.txt，最后还有个数据词汇表dataset/vocabulary.txt。

数据列表的格式如下，左边是图片的路径，右边是文字标签。

dataset/images/1617420021182_c1dw.jpg	c1dw
dataset/images/1617420021204_uvht.jpg	uvht
dataset/images/1617420021227_hb30.jpg	hb30
dataset/images/1617420021266_4nkx.jpg	4nkx
dataset/images/1617420021296_80nv.jpg	80nv

以下是数据集词汇表的格式，一行一个字符，第一行是空格，不代表任何字符。


f
s
2
7
3
n
d
w

训练自定义数据，参考上面的格式即可。

训练

不管你是自定义数据集还是使用上面生成的数据，只要文件路径正确，即可开始进行训练。该训练支持长度不一的图片输入，但是每一个batch的数据的数据长度还是要一样的，这种情况下，笔者就用了collate_fn()函数，该函数可以把数据最长的找出来，然后把其他的数据补0，加到相同的长度。同时该函数还要输出它其中每条数据标签的实际长度，因为损失函数需要输入标签的实际长度。

python train.py

• 在训练过程中，程序会使用VisualDL记录训练结果，可以通过以下的命令启动VisualDL。

visualdl --logdir=log --host=0.0.0.0

• 然后再浏览器上访问http://localhost:8040可以查看结果显示，如下。

预测

训练结束之后，使用保存的模型进行预测。通过修改image_path指定需要预测的图片路径，解码方法，笔者使用了一个最简单的贪心策略。

python infer.py

输出如下：

预测结果：2gmnt93e
