Python OpenCV实战——画图：

一、OpenCV实战之画图
- 1.画直线和矩形
- - 1.1 画直线
  - 1.2 画矩形
- 2 .画圆形
二、鼠标作为画笔
- 1.鼠标事件概述
- 2.鼠标事件发生的结构
- - 2.1event事件列表
  - 2.2 flag列表
  - 2.3代码演示
- 3.实现一个鼠标事件
- - 3.1创建自定义鼠标回调函数
  - 3.2在__main__部分里，实现回调函数
  - 3.3高逼格代码
三、轨迹栏作为调色板
- 1.函数cv.getTrackbarPos()
- 2.函数 cv2.setTrackbarPos()
- 3.设定开关switch = '0 : OFF \n1 : ON'
📢📢📢最后的福利

前言：在上篇文章中我们已经介绍了Python OpenCV的详细入门基础知识还看不懂Python OpenCV？不，我不允许！，接下来让我们利用OpenCV进行一次画图的实战吧！

一、OpenCV实战之画图

1.画直线和矩形

首先定义一个画布：

import numpy as np #1
import cv2 #2
canvas = np.zeros((300, 300, 3), dtype="uint8") #3

我们使用np.zeros()方法构造了一个300*300的NumPy数组，同时分配了三个颜色空间，分别表示Red,Green,Blue,正如zeros名字所描述的一样，这个方法用0填充了这个数组的每一个元素。在np.zeros()的第二个变量是数据类型：dtype。由于我们需要用RGB格式来表示我们的图像，它的取值范围是[0,255]，所以我们用“uint8”就显得至关重要了，如果不声明的话np.zeros()默认的变量类型是float64.

1.1 画直线

# 我们定义了一个元组来表示绿色
green = (0, 255, 0) #4

# 我们在canvas上画了一条绿线从坐标(0,0)到(300,300),将结果显示出来，并等待按下任意按键
cv2.line(canvas, (0, 0), (300, 300), green) #5
cv2.imshow("Canvas", canvas) #6
cv2.waitKey(0) #7

# 我们定义了一个元组来表示红色，再次强调OpenCV是BGR模式而不是RGB模式
red = (0, 0, 255) #8
# 我们在canvas上画了一条红线从坐标(300,0)到(0,300),
#并且该线的线型为3个像素，这也是最后一个参数的含义，然后将结果显示出来，并等待按下任意按键
cv2.line(canvas, (300, 0), (0, 300), red, 3) #9
cv2.imshow("Canvas", canvas) #10
cv2.waitKey(0) #11

cv2.line(canvas, (0, 0), (300, 300), green) 在canvas上画了一条绿线从坐标(0,0)到(300,300)

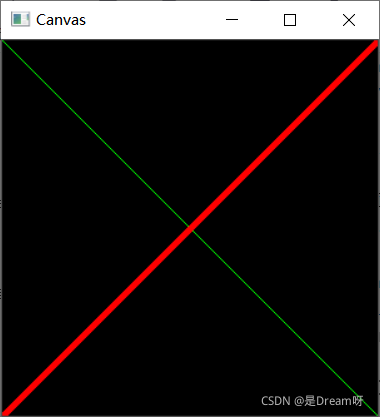

运行效果：
在这里插入图片描述

1.2 画矩形

我们使用了cv2.rectangle()方法，这个方法与cv2.line()方法用法是一样的：

第一个参数表示我们想要在canvas这个画布上进行画图，
第二个参数是我们矩形的开始点(10,10)，
第三个参数是我们矩形的结束点(60,60),通过这两个点我们定义了一个50*50像素大小的区域，
第四个参数是我们矩形边框的颜色——绿色，然后将结果显示出来，并等待按下任意按键。
当我们将最后一个设置线型的参数设置为“-1”，我们便可以得到一个填充的矩形。

cv2.rectangle(canvas, (10, 10), (60, 60), green) #12
cv2.imshow("Canvas", canvas) #13
cv2.waitKey(0) #14
# 在第15行代码中，正如我们可以控制话直线的线型粗细程度，我们也可以控制画矩形的线型粗细，
# 在这行代码中最后一个参数“5”，则表示我们将在canvas上画出一个边框粗细为5个像素大小的起点为(50, 200),终点为 (200, 225)的红色矩形，
# 然后将结果显示出来，并等待按下任意按键。
cv2.rectangle(canvas, (50, 200), (200, 225), red, 5) #15
cv2.imshow("Canvas", canvas) #16
cv2.waitKey(0) #17
# 到目前为止，我们画的都是图形的边框，如果我们想要填充这个边框怎么办呢？
# 在第19行代码中：我们画了一个起点为（200,50），终点为（225,125）的蓝色矩形，
# 当我们将最后一个设置线型的参数设置为“-1”，我们便可以得到一个填充蓝色的矩形。
blue = (255, 0, 0) #18
cv2.rectangle(canvas, (200, 50), (225, 125), blue, -1) #19
cv2.imshow("Canvas", canvas) #20

运行效果：
在这里插入图片描述

2 .画圆形

通过cv2.circle()来进行画圆：

第一个参数表示在canvas上进行绘画，
第二个参数表示圆心，
第三个参数表示半径，
第四个参数表示颜色

import numpy as np #1
import cv2 #2
# 画圆形和画直线和矩形是一样容易的，但是它有有一些不同：
# 我们重新将我们的画板变成一个白板
canvas = np.zeros((300, 300, 3), dtype="uint8") #22
# 我们定义并计算一个中心点的坐标（centerX,centerY）,在第1节和第2节我们均提到过shape[0]表示图片的高度，
# shape[1]表示图片的宽度，分别取它们的一半，得到centerY,centerX
(centerX, centerY) = (canvas.shape[1] // 2, canvas.shape[0] // 2) #23
# 定义一个白色的像素
white = (255, 255, 255)  # 24

for r in range(0, 175, 25):   # 25 我们从[0,175)的范围以跨度为25进行循环来取圆的半径
    cv2.circle(canvas, (centerX, centerY), r, white)  #26第26行通过cv2.circle()来进行画圆，
    # 第一个参数表示在canvas上进行绘画，第二个参数表示圆心，第三个参数表示半径，第四个参数表示颜色。然后将结果显示出来，并等待按下任意按键。
cv2.imshow("Canvas", canvas)
cv2.waitKey(0)  #28

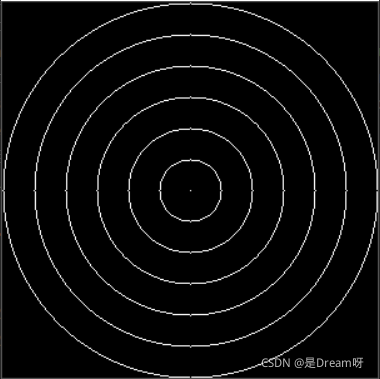

运行效果：
在这里插入图片描述

二、鼠标作为画笔

1.鼠标事件概述

opencv可以实现gui拥有的功能——所以，opencv中也包含了鼠标事件——通过点击等等事件，执行相应的回调函数，实现指定的功能，最终实现交互！

2.鼠标事件发生的结构

鼠标回调函数的构造：函数名任意——但是参数应依次包含：event（事件），x, y，flags（标志），param(其它参数)

event：鼠标事件，可用参数对应值代替
x：鼠标x坐标
y：鼠标y坐标
flags：鼠标状态，可用参数对应值代替
param：param是用户定义的传递到setMouseCallback函数调用的参数补充一下：事件和标志都可以作为事件触发的条件

import cv2 as cv
import numpy as np
def mouse_circle(event, x, y, flags, param):
	if event == cv.EVENT_LBUTTONDOWN:  # 该事件为鼠标左键按下
		pass  # 执行任务

2.1event事件列表

opencv下包含的所有事件——包含flag和event事件列表：

if event == cv.EVENT_LBUTTONDBLCLK: # 触发事件为左键双击
if event ==cv.EVENT_LBUTTONDOWN: # 触发事件为左键按下时
if event == cv.EVENT_LBUTTONUP: #触发事件为左键弹起时
if event == cv.EVENT_RBUTTONDBLCLK: # 触发事件为右键双击时
if event== cv.EVENT_RBUTTONDOWN: # 触发事件为右键按下时
if event == cv.EVENT_RBUTTONUP: # 触发事件为右键弹起时
if event == cv.EVENT_MBUTTONDBLCLK:# 触发事件为中键滚轮双击时
if event == cv.EVENT_MBUTTONDOWN: # 触发事件为中键滚轮按下时
if event == cv.EVENT_MBUTTONUP: # 触发事件为中键滚轮弹起时
if event ==cv.EVENT_MOUSEWHEEL: # 触发事件为中键滚轮滚动时
if event == cv.EVENT_MOUSEMOVE:# 触发事件为鼠标移动时

2.2 flag列表

if flags == cv.EVENT_FLAG_ALTKEY: # 触发标志为ALT键按下时
if flags ==cv.EVENT_FLAG_CTRLKEY: # 触发标志为CTRL键按下时
if flags ==cv.EVENT_FLAG_LBUTTON: # 触发标志为鼠标左键按下时
if flags ==cv.EVENT_FLAG_MBUTTON: # 触发标志为鼠标中键滚轮按下时
if flags ==cv.EVENT_FLAG_RBUTTON: # 触发标志为鼠标右键按下时
if flags ==cv.EVENT_FLAG_SHIFTKEY: # 触发标志为SHIFT键按下时

2.3代码演示

用鼠标的回调函数在我们双击的地方绘制一个圆圈：

import numpy as np
import cv2 as cv
# 鼠标回调函数
def draw_circle(event,x,y,flags,param):
    if event == cv.EVENT_LBUTTONDBLCLK:
        cv.circle(img,(x,y),100,(255,0,0),-1)
# 创建一个黑色的图像，一个窗口，并绑定到窗口的功能
img = np.zeros((512,512,3), np.uint8)
cv.namedWindow('image')
cv.setMouseCallback('image',draw_circle)
while(1):
    cv.imshow('image',img)
    if cv.waitKey(20) & 0xFF == ord('q'):
        break
cv.waitKey(0)
cv.destroyAllWindows()

效果展示：
在这里插入图片描述

3.实现一个鼠标事件

3.1创建自定义鼠标回调函数

我们这里用到event——事件参数，当然，你可以修改它的名字

import cv2 as cv
import numpy as np

cv.setMouseCallback('imag', mouse_circle)
 # 第一个参数为窗体名称——指的是哪个窗体下执行
 # 第二个参数为鼠标回调函数的名称——传入函数名称，指的是传入整个函数声明，而不是直接执行函数

def mouse_circle(event, x, y, flags, param):
    if event == cv.EVENT_LBUTTONDOWN:  # 触发事件为左键按下时
        cv.rectangle(img, (x, y), (x+88, y+88), (174, 238, 238), -1)  # 画一个88*88的GhostWhite(颜色)矩形

3.2在main部分里，实现回调函数

需要先创建一张照片（图像），接着创建一个窗体——然后把后边涉及的相关窗体放在同一个窗体下！！！（回调函数的实现也是挂在同一个窗体下的哦，要一一对应）

if __name__ == "__main__":
    img = np.zeros((512, 512, 3), np.uint8)
    cv.namedWindow('imag', cv.WINDOW_NORMAL)  # 创建一个可改变大小的窗体
    cv.resizeWindow('imag', 510, 510)  # 大小设置
    cv.setMouseCallback('imag', mouse_circle)  # 实现鼠标回调函数到imag的窗体
    while True:
        cv.imshow('imag', img)
        k = cv.waitKey(10) & 0xFF  # 读取按键
        if k == ord('q') or k == ord('Q'):  # 结束绘制
            break
    cv.destroyAllWindows()

效果演示：
在这里插入图片描述

3.3高逼格代码

现在实现一个更高级的应用，类似画图工具一样，要么画圆，要么画矩形，依照选择的模式来实现，所以鼠标回调函数有两部分，一个用来画矩形，一个用来画圆。这个例子灰常有用，尤其是在交互式应用像是目标追踪和图像分割。
ps（有时间我一定看）

import numpy as np
import cv2

drawing = False #鼠标按下为真
mode = True #如果为真，画矩形，按m切换为曲线
ix,iy=-1,-1

def draw_circle(event,x,y,flags,param):
    global ix,iy,drawing,mode

    if event == cv2.EVENT_LBUTTONDOWN:
        drawing = True
        ix,iy=x,y

    elif event == cv2.EVENT_MOUSEMOVE:
        if drawing == True:
            if mode == True:
                cv2.rectangle(img,(ix,iy),(x,y),(0,255,0),-1)
            else:
                cv2.circle(img,(x,y),5,(0,0,255),-1)
    elif event == cv2.EVENT_LBUTTONUP:
        drawing = False
        if mode == True:
            cv2.rectangle(img,(ix,iy),(x,y),(0,255,0),-1)
        else:
            cv2.circle(img,(x,y),5,(0,0,255),-1)


img = np.zeros((512,512,3),np.uint8)
cv2.namedWindow('image')
cv2.setMouseCallback('image',draw_circle)

while(1):
    cv2.imshow('image',img)
    k = cv2.waitKey(1) & 0xFF
    if k == ord('m') :
        mode = not mode
    elif k == 27:
        break
cv2.destroyAllWindows()

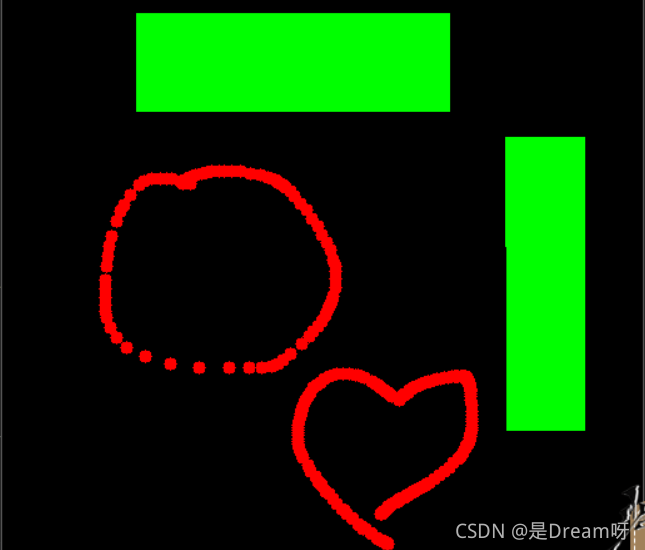

效果展示：
在这里插入图片描述

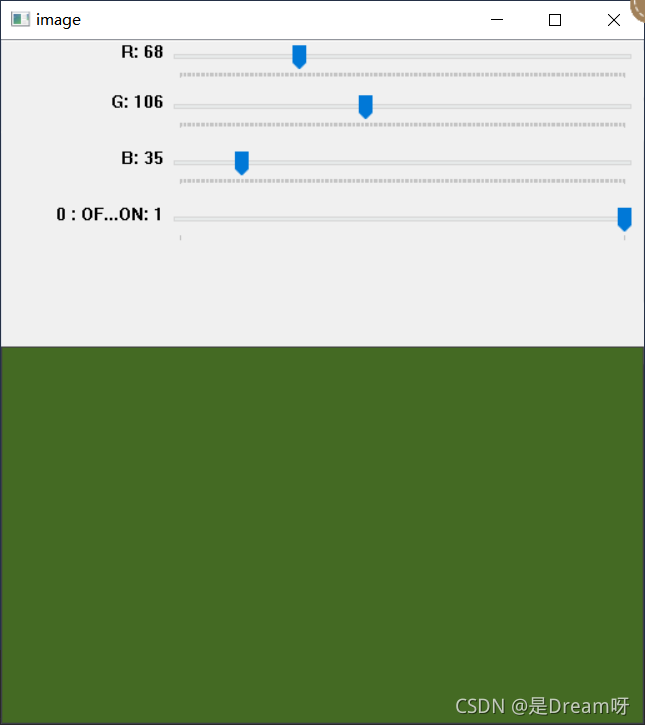

三、轨迹栏作为调色板

将创建一个简单的应用程序，以显示您指定的颜色。您有一个显示颜色的窗口，以及三个用于指定B、G、R颜色的跟踪栏。滑动轨迹栏，并相应地更改窗口颜色。默认情况下，初始颜色将设置为黑色。

1.函数cv.getTrackbarPos()

功能： 得到滑动条的数值

第一个参数是轨迹栏名称，
第二个参数是它附加到的窗口名称，
第三个参数是默认值，
第四个参数是最大值，
第五个是执行的回调函数每次跟踪栏值更改。
回调函数始终具有默认参数，即轨迹栏位置。

2.函数 cv2.setTrackbarPos()

功能：
设置滑动条的默认值

参数：

第一个参数是滑动条名字，
第二个时所在窗口，
第三个参数是滑动条默认值，

3.设定开关switch = ‘0 : OFF \n1 : ON’

创建了一个开关，只有在该开关为ON的情况下，该应用程序才能在其中运行，否则屏幕始终为黑色。

import numpy as np
import cv2 as cv
def nothing(x):
    pass
# 创建一个黑色的图像，一个窗口
img = np.zeros((300,512,3), np.uint8)
cv.namedWindow('image')
# 创建颜色变化的轨迹栏
cv.createTrackbar('R','image',0,255,nothing)
cv.createTrackbar('G','image',0,255,nothing)
cv.createTrackbar('B','image',0,255,nothing)
# 为 ON/OFF 功能创建开关
switch = '0 : OFF \n1 : ON'
cv.createTrackbar(switch, 'image',0,1,nothing)
while(1):
    cv.imshow('image',img)
    k = cv.waitKey(1) & 0xFF
    if k == 27:
        break
    # 得到四条轨迹的当前位置
    r = cv.getTrackbarPos('R','image')
    g = cv.getTrackbarPos('G','image')
    b = cv.getTrackbarPos('B','image')
    s = cv.getTrackbarPos(switch,'image')
    if s == 0:
        img[:] = 0
    else:
        img[:] = [b,g,r]
cv.destroyAllWindows()

在这里插入图片描述
