电动车NFC一键启动
13.56MHz 非接触式读写器芯片--Ci522（A卡，小体积超低成本）
【Ci522 芯片详细介绍】

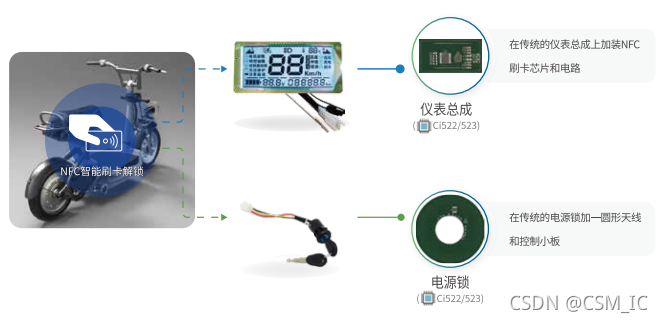

电动车NFC一键启动
NFC智能刷卡解锁，为你解决四处寻找钥匙的困扰，提升电动车智能化。
Ci522 / Ci523 特性：
- 低功耗应用简单，RST硬掉电功耗为0.9uA（典型值）
- Ci522 / Ci523封装兼容，且修改程序523即可识别身份证UID
- 参考电路简单，刷卡距离>5cm
- 目前已与多家国内知名整机厂战略合作，芯片应用广泛，性能稳定
- 超小型封装QFN16 / 3*3*0.8mm
13.56MHz 非接触式读写器芯片--Ci522（A卡，小体积超低成本）
Ci522是一个高度集成的，工作在13.56MHz的非接触式读写器芯片，阅读器支持ISO/IEC 14443 A/MIFARE。
无需外围其他电路，Ci522的内部发送器可驱动读写器天线与ISO/IEC 14443 A/MIFARE卡和应答机通信。接收器模块提供一个强大而可靠的电路，用以解调译码ISO/IEC 14443 A/MIFARE兼容卡及应答机信号。数字模块处理完整的ISO/IEC 14443 A帧和错误检测功能(奇偶和CRC)。
Ci522支持MIFARE产品。Ci522支持非接触式通信，与MIFARE系列双向通信速率高达848kBd。
Ci522提供SPI（串行外设接口）主机接口。

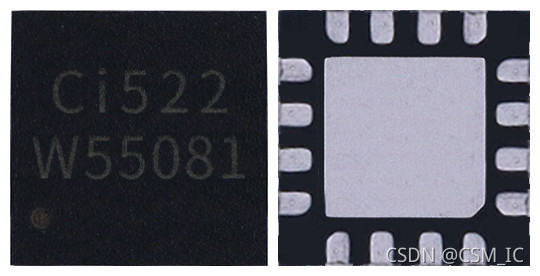

Ci522 芯片正反面 QFN16 / 3*3*0.8mm
产品特性：
• 工作在13.56MHz频段
• 高度集成的模拟电路，解调和译码响应
• 带缓冲的输出驱动器，使用少量的外围元件与天线连接
• 支持ISO/IEC 14443 A/MIFARE
• 典型操作距离为50mm，取决于天线的尺寸和圈数
• 读写器模式下支持MIFARE系列卡
• 支持ISO/IEC 14443 A/MIFARE 更高速率通信，最高达848kBd
• 支持SPI接口，通信速率高达10Mbit/s
• 64字节发送和接收FIFO缓冲区
• 灵活的中断模式
• 低功耗硬复位功能
• 支持软件掉电模式
• 集成可编程定时器
• 内部振荡器，连接27.12MHz石英晶体
• 2.3V至3.6V供电电压
• CRC协处理器
典型应用案例：
智能支付系统、智能电子锁系统、电动车NFC一键启动
