前言

本实验是基于FPGA的串口通信实验。

想要完整电路图的同学可直接可加我微信：wxid_c82ezb72s7cf22或QQ:1871478767。

一、实验结果

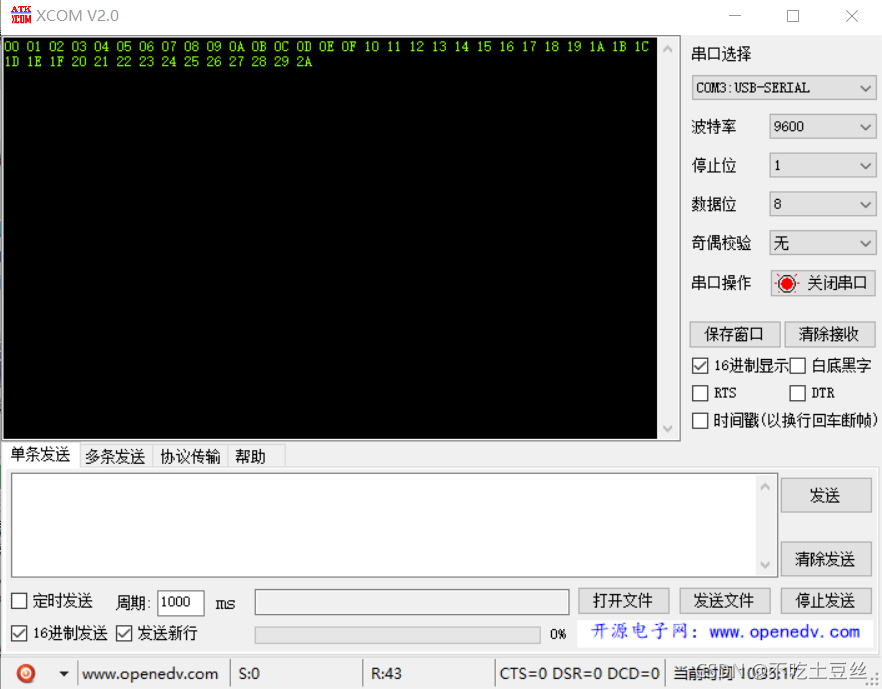

①：串口发送0~255数据，通过按键来控制，按键每按下一次，就实现发送一次数据，并且数据加一。如下图所示：
②：和①大致一样，每次按键按下，数据就减一。如下图：

③：对于波特率，本次实验也是将其单独独立出来，用户可以随意更改，本次我采用的是9600.

二、实验步骤

本实验总共只有两个模块，一个是按键消抖模块，另一个是串口通信中的发送模块。

顶层模块

module top_uart(
      input        sys_clk,       //时钟信号50Mhz
      input        sys_rst_n,     //复位信号

      input        key,           //按键信号
      output     uart_txd,                 //UART发送端口
      output   wire  key_value,
      output    wire key_flag
      );


assign uart_en = key_flag & (~key_value);

//*****************************************************
//**                    main code
//*****************************************************
//串口发送模块
s_c u_s_c(
    .sys_clk        (sys_clk),
    .sys_rst_n      (sys_rst_n),
    .key_value      (key_value),
    .uart_en        (uart_en),
    .uart_txd        (uart_txd )
   );

//按键消抖模块
key_debounce u_key_debounce(
    .sys_clk        (sys_clk),
    .sys_rst_n      (sys_rst_n),

    .key            (key),
    .key_flag       (key_flag),
    .key_value      (key_value)
    );

endmodule

串口发送模块中的累加模块

always @(posedge sys_clk or negedge sys_rst_n) begin
    if (!sys_rst_n)
       uart_din <= 8'b0;
    else if(uart_en)
    uart_din <= uart_din + 1'd1;
    else
          uart_din <= uart_din;
 end

之前要定义一下uart_din的位宽，我此处定义的是8位，即是最大值为255，用户可以根据自己的需要进行改动，此处不做过多的赘述。

波特率

用户可以自行更改波特率

parameter  CLK_FREQ = 50000000;
parameter  UART_BPS = 9600;     //波特率此处更改
localparam BPS_CNT  = CLK_FREQ/UART_BPS;

边沿检测

//捕获uart_en上升沿，得到一个时钟周期的脉冲信号
assign en_flag = (~uart_en_d0) & uart_en;
//assign en_flag = (~uart_en_d1) & uart_en_d0;
always @(posedge sys_clk or negedge sys_rst_n) begin
    if (!sys_rst_n) begin
        uart_en_d0 <= 1'b0;
        //uart_en_d1 <= 1'b0;
    end
    else begin
        uart_en_d0 <= uart_en;
        //uart_en_d1 <= uart_en_d0;
    end
end

实验中遇到的问题及解决办法

我在本次实验中遇到了许多问题，但是最值得被记录的一个是这个边沿检测的时序问题。
在上述边沿检测代码中，可以看到我注释了一些，那是因为如果将uart_en打两拍之后，取//assign en_flag = (~uart_en_d1) & uart_en_d0，这个则是取第二拍,如下图所示：

图中的箭头是第一拍。
这个的结果是，发出的数据从01开始累加，而不是从00开始。

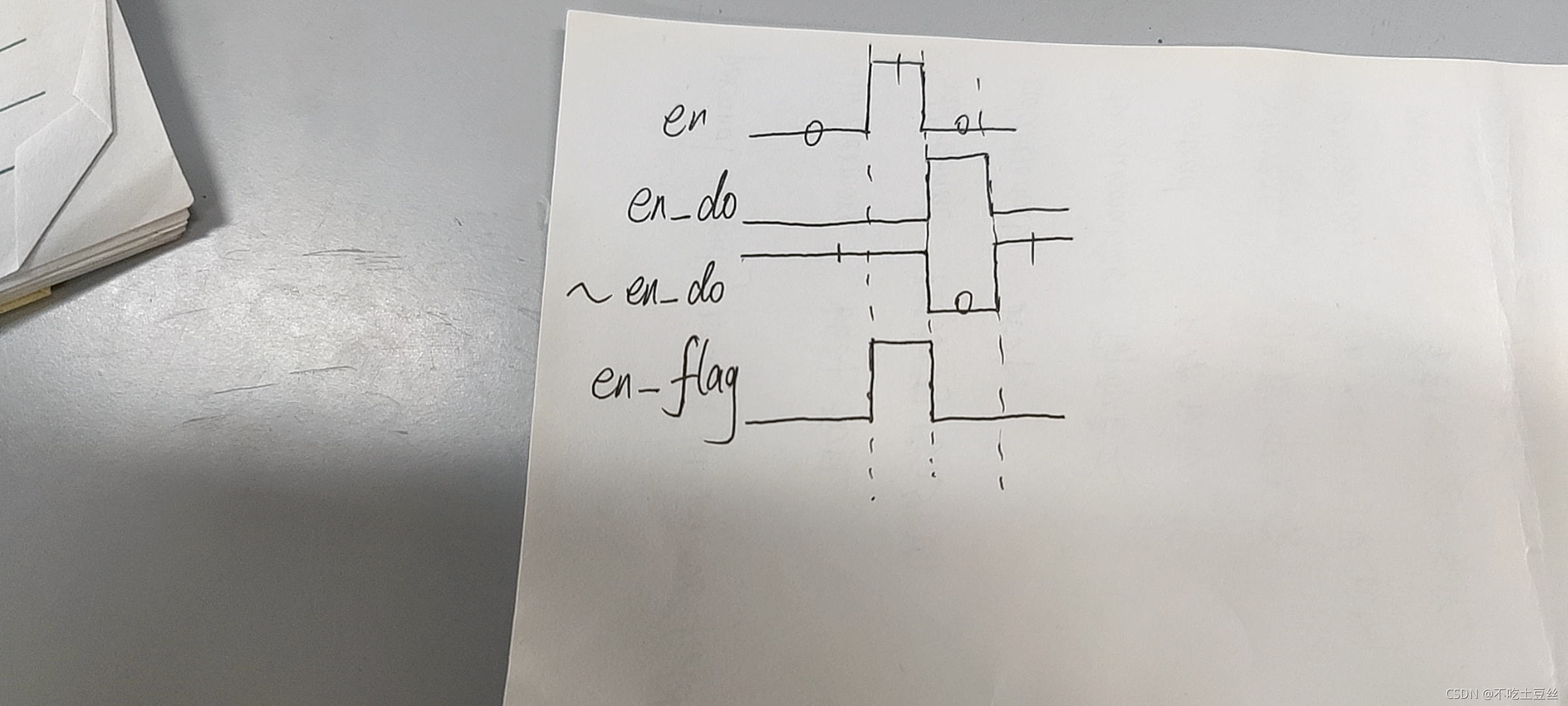

我改进的办法在上述代码中也可以看出，上时序图：

这样改进之后，就会取第一拍，就是从00开始计数了。

写在最后的话

想要完整代码的小伙伴可直接可加我微信：wxid_c82ezb72s7cf22
或者
QQ:1871478767

我现在还是一个FPGA小白，在文章中的一些地方的措辞会有一些口语化，而并不是用专业的术语，希望大家理解，相反，我个人还是有点高兴，因为如果一个知识能够用你自己的话说出来，那样对于知识的理解是非常深刻的，相信在之后的学习中，我自己会逐渐向专业靠拢，为之努力！

加油吧！打工人！！！
