Ubuntu下ASIC/FPGA环境搭建

前言

  最近收拾柜子，找到了上学期间使用联想R720, I5-7300HQ, 16G 2666,配置不算太差，打算用来安装一些IDE和EDA 用作外出闲暇时办公，由于有时需要做一些ARM核的交叉编译工作，遂选择的Ubuntu作为安装环境。

IDE: Vivado2021.2ML，Vitis_HLS2021.2
EDA: VCS2018，Verdi2018，DC2018，PT2018
Other: GCC 9.3

准备

硬件：
   安装Windows操作系统电脑一台
   8G以上U盘一个(作为Ubuntu启动盘)
软件：
   Vivado相应版本安装包
   Synopsy相关软件安装包(eg: SynopsysInstaller_V5.0,VCS2018,Verdi2018等)

Ubuntu环境安装

   先去Ubuntu官网下载镜像，此处给个传送门(Ubuntu官网LTS系统下载)，如果你要长期使用Ubuntu 系统，建议安装LTS版本，LTS版本会得到官方长期免费的安全更新维护支持。
   不管你选择的是什么版本的Ubuntu系统，制作系统盘的方法都是一样的，本帖都适用。

制作启动盘

  笔者在Windows平台推荐启动盘制作工具：UltraISO，下面我将讲解一下这款软件的使用方法。

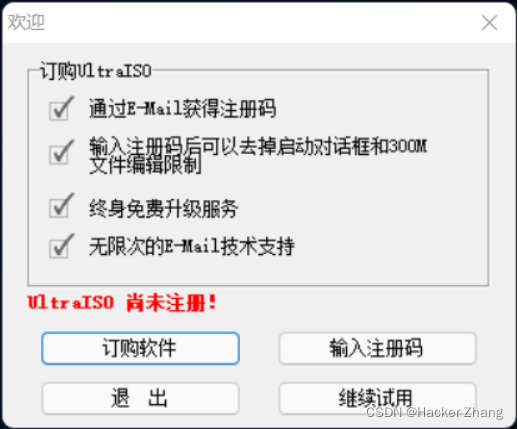

  首先下载好UltraISO，这里给个传送门(UltraISO官网)，UtlraISO 是款收费软件，不过下载安装好以后给我们试用的机会，所以如果你是装机的话足够了。安装好以后打开软件，打开如图1-1所示：

  打开软件使用界面后，点击 文件 -> 打开 ，选择ISO镜像文件，选择打开，然后选择U盘，往U盘里面选择下入硬盘镜像了。如图1-2所示

  点击 启动 -> 写入硬盘映像，然后会弹出一个如图1-3的界面

  选项都确定没问题以后可以点击 写入 按钮，此时会提示你会格式化U盘，我们当然选择 yes，然后静静的等待刻录完成即可，速度根据每个人的电脑写入速度有所区别。
  做好这一步，你的 Ubuntu系统 启动盘就已经做好了。

安装Ubuntu

  首先关闭Windows系统下的快速启动，开启快速启动有可能造成无法识别U盘。然后关闭电脑，插入U盘，开机时快速按F2（不同电脑进入BIOS的按键不同，联想的大多为F2）进入BIOS设置。这里有可能发生两处错误：
  1：RST错误：英特尔快速存储技术（RST）和ubuntu是不兼容的，所以我们需要在w10系统中移除掉RST技术。调整BIOS的SATA硬盘控制器的模式由RAID改为AHCI.（RST使用的是RAID模式，因为卸载了RST驱动，所以需要改变硬盘控制器模式），保存设置。
  2：安全启动错误：进入BIOS设置后，切换到第3个选项卡Security（安全选项），把 Secure Boot（安全启动）设置为 Disabled 。然后找到boot-USB boot-Enable开启USB设备引导。 F10保存并退出。
  设置完成后，重新启动电脑，开机时长按F12进入Boot Manager，选中U盘启动。然后开机选择Install Ubuntu。
  然后按照系统引导，依次安装

Vivado软件安装

  由于Vivado版本众多，请读者自行选择版本安装，此处笔者选择了版本较新的Vivado ML Edition - 2021.2与接下来的VCS2018进行联合仿真。
  准备好Vivado安装包，此处给个传送门(Xlinx官网下载Vivado)，下载完成之后解压，建议在Ubuntu下解压，解压之后大概在100G左右，请读者提前估算硬盘空间是否充足。
  依次按照提示内容选择性安装，笔者全选安装大概在94G左右，请读者注意硬盘大小。
  可能遇到的问题：安装到最后1/3处有可能卡住不动，此处是缺少libncurses5库，sudo apt install libncurses5即可解决。

打开Vivado，Linux下打开Vivado有三种办法：
  1.直接打开：如果是在Ubuntu下解压的Vivado安装包，在按步骤安装完成Vivado套件之后在软件显示界面会有Vivado，Vivado_HLS等相关图标，读者右键把他们加载到左边的快捷栏即可。
  2.溯源打开:
$ source /tools/Xilinx/Vivado/2021.2/settings64.sh
$ vivado
路径为读者每个人安装路径，此处不尽相同，读者自行选择。
  3.将路径设置到环境变量:
$ cd
$ sudo gedit .bashrc
在该文件末端，添加上
source /tools/Xilinx/Vivado/2021.2/settings64.sh
关闭终端，并在你想创建vivado工程的目录下，右键打开终端，然后执行：Vivado
即可启动vivado,以后每次都只需要在你想要创建工程的地方打开终端，输入vivado即可启动vivado工具。

Synopsys相关软件安装

  由于安装包版本众多，此处笔者选择VCS2018和Verdi2018，安装包获取
链接：https://pan.baidu.com/s/1GYosrAtfJT6_Ik7_HmPjfQ
提取码：0ij2 --来自百度网盘超级会员V6的分享
如果链接失效，请私信笔者或去公众号：芯王国

  解压：请读者一定要等三个压缩包下载完成之后再解压，笔者是因为文件夹太大了，将其压缩成三份，如果只单独下载一个文件然后解压只会解压失败。

  在解压之后的文件夹，我们只需要注意
synopsysinstaller_v5.0，   这个是安装所有Synopsys的基础，类似Visual Studio Installer

scl_v2018.06，      Synopsys软件安装环境

vcs_vO-2018.09-SP2，   VCS2018

vcs_mx_vO-2018.09-SP2   也是VCS2018，只是多了可以和VHDL进行混合仿真

verdi-2018.9        Verdi2018
文件夹里面其他软件安装包，读者根据需要自行安装，安装方法跟本文所讲一样。

接下来请将上述5个文件夹复制进入安装了Ubuntu的机器内

安装IC软件

  新建一个Synopsys文件夹，然后将文件夹开启普通用户权限
  sudo mkdir Synopsys
  sudo chmod 777 Synopsys

  回到传输目录下，运行synopsysinstaller_v5.0(建议先chmod 777 一下，改成普通用户权限)文件夹下.run文件，然后提示你输入安装路径，默认回车在当下目录就行；完成后直接运行生成的setup.sh文件。

Chmod 777 SynopsysInstaller_v5.0.run
sudo ./SynopsysInstaller_v5.0.run
./setup.sh











其他Synopsys软件也是这样步骤，依次安装完就行！

license生成、环境以及激活

启动scl_keygen生成器

  需要填写这4项信息，HOST ID Daemon 和HOST ID Feature填写一样的，Port选择27000

  打开Ubuntu机器，打开terminal使用以下命令查找
  hostname
  ifconfig


  打开生成license文件，修改第二行，这个需要与虚拟机里面scl路径一致，不然license无效。修改好后把这个文件复制到共享文件中。这个文件最后需要放到这个“scl/2018.06/admin/license/”目录下，要与环境里面设置的路径一致。

环境设置

  打开.bashrc环境文件，加入以下内容，对应自己安装路径。但是需要注意倒数第二行，需要确认主机名是否正确。保存退出，source一下。
  cd
  cd .bashrc

#Synopsys
export DVE_HOME=/mnt/Data/Synopsys/vcs/O-2018.09-SP2
export VCS_HOME=/mnt/Data/Synopsys/vcs/O-2018.09-SP2
export VCS_MX_HOME=/mnt/Data/Synopsys/vcs-mx/O-2018.09-SP2
export
LD_LIBRARY_PATH=/mnt/Data/Synopsys/verdi/Verdi_O-2018.09-SP2/share/PLI/PLI/VCS/LINUX64
export VERDI_HOME=/mnt/Data/Synopsys/verdi/Verdi_O-2018.09-SP2
export SCL_HOME=/mnt/Data/Synopsys/scl/2018.06

#dve
PATH= P A T H : PATH: PATH:VCS_HOME/gui/dve/bin
alias dve=“dve”

#VCS
PATH= P A T H : PATH: PATH:VCS_HOME/bin
alias vcs=“vcs”

#VERDI
PATH= P A T H : PATH: PATH:VERDI_HOME/bin
alias verdi=“verdi”

#scl
PATH= P A T H : PATH: PATH:SCL_HOME/linux64/bin
export VCS_ARCH_OVERRIDE=linux

#LICENCE
export LM_LICENSE_FILE=27000@bg6tpx
Aliaslmg_synopsys=“lmgrd-c/mnt/Data/Synopsys/scl/2018.06/admin/license/Synopsys.dat”

激活

先使用以下命令设置开放端口：
  1.查看已经开启的端口
   sudo ufw status
  2.打开端口
   sudo ufw allow 27000
  3.开启防火墙
   sudo ufw enable
  4.重启防火墙
   sudo ufw reload

  然后在输入“lmg_synopsys”进行激活，这个每次启动机器时都需要这样操作一下。但是这里提示缺少依赖库。输入以下命令进行安装：
  lmg_synopsys

  然后dve(dve是VCS的UI界面，能打开说明VCS没问题)

  然后是Verdi
  此处由于Ubuntu版本不兼容问题，会报错缺少libpng12.so.0库
链接：https://pan.baidu.com/s/1mnh5fHPY60jEHVIK38t7yQ
提取码：9pnl   --来自百度网盘超级会员V6的分享
 下载之后进入文件夹
sudo cp libpng12.so.0 /usr/lib/x86_64-linux-gnu/

结束语

  谢谢芯王国宏工的支持。本帖目前是1.0版本，因为时间关系随后会补上Vivado与VCS的联合仿真等相关内容
               --2021.12.12于上海，张

参考文献

1. Ubuntu 启动盘制作教程
2. 安装Ubuntu指南
3. UG973
4. 公众号<芯王国>
5. Ubuntu 19.04 缺少libpng12.so.0
