所有IP核没有正确工作，原因一半是时钟，一半是复位。
汇总篇：
Xilinx FPGA平台GTX简易使用教程（汇总篇）
目录
前言
一、复位与初始化
二、复位模式
三、CPLL复位
四、QPLL复位
五、GTX TX初始化与复位
5.1 GTX TX复位和初始化的端口信号
5.2 GTX TX复位对配置完成的响应
5.3 GTX TX复位对GTTXRESET脉冲的响应
5.4 GTX TX 模块复位
六、RX复位与初始化
结论
前言
复位与初始化部分其实还挺复杂，还好GTX已经帮我们做好了，不想麻烦的直接跳到文末看结论~~~不过了解下也挺有意思的~~
同时GTX复位也挺随意的，你想怎么复位都可以，支持整体复位，单个组件复位。我们也可以不复位，核不会因为我们没有进行软复位就不对核进行复位，在上电之后会自动进行一系列的复位，不随你的意志而转移。下面我们就来仔细研究研究GTX的复位吧！
鉴于笔者刚学习FPGA半年时间，对一些底层内容还不是很熟悉，所以本章内容基本为UG476关于复位和初始化章节的翻译。
一、复位与初始化
在FPGA上电配置之后，必须进行初始化才能使用GTX/GTH。（后文全用GTX表示，同样适用于GTH）GTX的发送器（TX）和接收器（RX）可以独立的同步进行初始化。
GTX的TX和RX初始化包含两步：
- 初始化相关的PLL来驱动TX/RX
- 初始化TX和RX的数据路径（PMA+PCS）
GTX的TX和RX能从QPLL或者CPLL接收一个时钟。所以在TX/RX初始化之前必须对相关的PLL(QPLL/CPLL）进行初始化。TX/RX使用的任何PLL都是单独的进行复位，PLL复位操作与TX/RX复位完全独立。TX/RX的数据路径复位必须在相关的PLL复位完成，locked之后进行。（就跟我们使用PLL IP核一样，等locked拉高之后，时钟稳定才能使用）

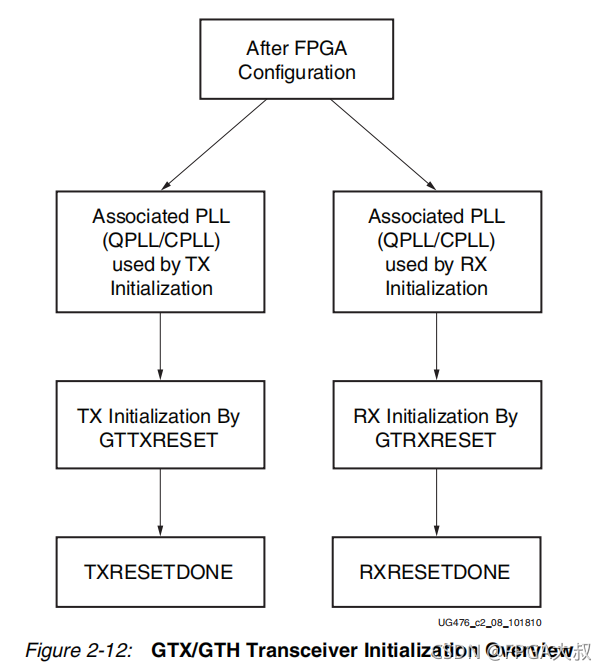

看图说话：TX/RX是独立的并行的进行复位操作。
GTX的TX和RX使用一个状态机来控制初始化过程，并被划分为几块来分别复位。该划分允许复位状态机按顺序控制复位过程：PMA可以首先被复位，PCS可以在TXUSERRDY或者 RXUSERRDY信号被断言后进行复位。在需要的时候，它也同样允许PMS，PCS，他们内部的功能模块独立的进行复位。
GTX提供了两种复位类型： initialization 和 component。
• Initialization Reset: 初始化复位。这种复位用作GTX完全复位。必须在设备上电及配置完成之后。在必要的时候，TX端口和RX端口的复位(GTTXRESET 和 GTRXRESET)同样可被用来重新初始化GTX的TX和RX。
• Component Reset: 模块复位。对TX / RX 单独部分进行复位。 TX模块复位端口包括TXPMARESET 和TXPCSRESET 。RX 模块复位端口包含RXPMARESET，RXDFELPMRESET，EYESCANRESET， RXPCSRESET， RXBUFRESET和 RXOOBRESET。（有木有很多很复杂。。）
注：
- 所有的复位高电平有效。
- 这些复位都是异步的。对这些异步复位的推荐设计是一个（各自时钟域）时钟周期的脉冲信号。
- 复位端口不应该被用做下电的目的。

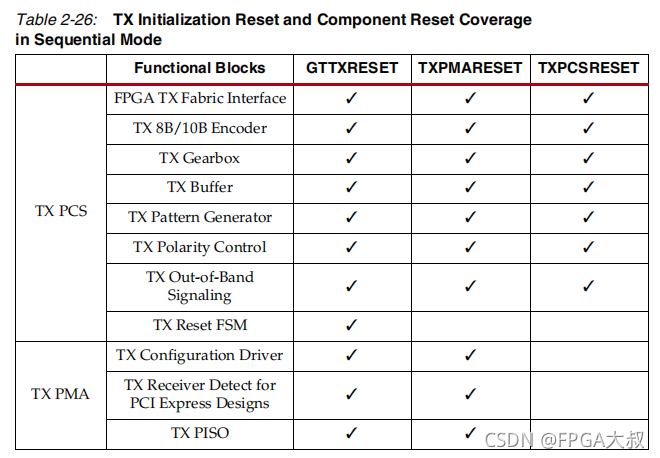

两种复位类型主要有以下不同：
TX部分：

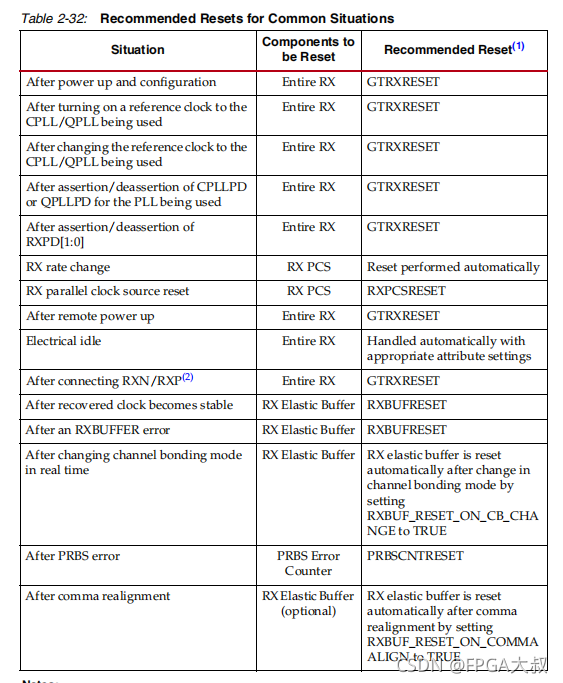

RX部分：
二、复位模式
GTX的初始化复位 (initialization reset) 只能使用顺序复位模式（Sequential mode ）。
GTX的TX复位只能使用顺序复位模式（Sequential mode ）。
GTX的RX复位可以使用两种复位模式：
Sequential mode ：顺序复位。随复位状态机（initialization 或 component）顺序复位各个部分。
Single mode ：单独复位。仅复位单个部分（PMA、PCS、内部功能块）。
复位完成由信号(TX/RX)RESETDONE表示，由低到高。
复位模式对CPLL和QPLL没有任何影响。GTX也可以被软件进行弹性复位设置，不管是哪种模式。

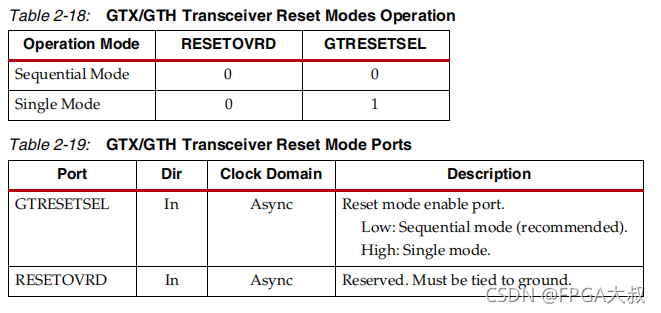

使用GTRESETSEL来选择复位模式，RESETOVRD必须驱动为低电平。详细见下表：
注：复位前，GTRESETSEL和RESETOVRD需要300-500ns的有效时间。
三、CPLL复位

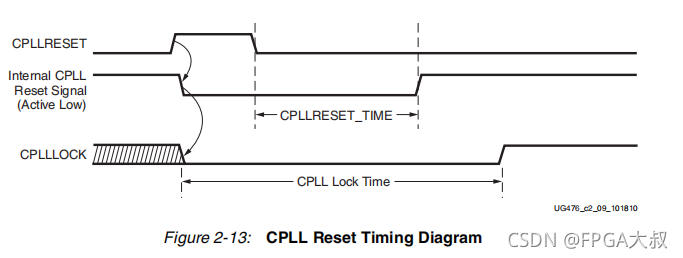

在相关时钟边沿信号被检测到之前，CPLL必须使用CPLLPD端口来下电。在CPLLPD被释放后，CPLL在使用之前必须进行复位。每个GTX通道都有3个专用端口用来CPLL复位。如下图：
CPLLRESET ：CPLL的复位输入。推荐设计是一个时钟周期。
CPLLLOCK ：拉高时，表示CPLL的复位完成。
内部CPLL复位信号：低有效。但是由GTX内部电路产生的真正的CPLL复位必须比CPLLRESET高脉冲时间要长。这个时间跟带宽、时钟频率等有关。
四、QPLL复位

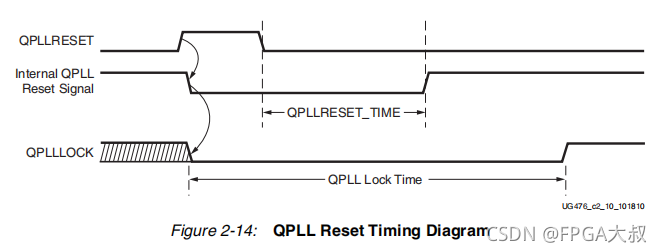

QPLL复位大致与CPLL相同。放张图：
五、GTX TX初始化与复位
开门见山的说：GTX的TX复位只能使用顺序复位模式（Sequential mode ）。
GTX的TX使用一个复位状态机来控制复位过程。TX复位分为两部分：TX PMA和TX PCS。
回忆下（1）GTX基本知识所介绍的：GTX的TX和RX均有PMA+PCS两个子层组成。

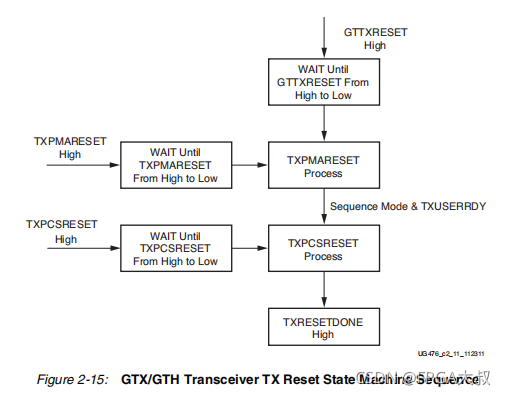

在整个PMA和PCS中，都由这个复位状态机按顺序执行复位。如下图：
使用TXPMARESET来对TX进行复位，TXRESETDONE拉高表示复位完成。
直到TXUSERRDY被检测为高时，TX复位状态机才对PCS进行复位。但是，驱动TXUSERRDY为高需满足以下条件：
- 所有应用到的时钟包括TXUSRCLK/TXUSRCLK2必须稳定，或者locked（在PLL/MMCM被使用的时候）
- 用户接口已经准备好传输数据到GTX。
5.1 GTX TX复位和初始化的端口信号
| 端口 | 方向 | 时钟域 | 描述 |
| GTTXRESET | 输入 | 异步 | TX复位，驱动为高，然后释放，来启动整个TX复位序列。复位序列要求的时间是决定了的。 |
| TXPMARESET | 输入 | 异步 | TX PMA复位。驱动为高，然后释放，来启动TX PMA复位过程。在顺序复位模式时，这个复位端口将激活PMA和PCS都复位。 |
| TXPCSRESET | 输入 | 异步 | TX PCS复位。驱动为高，然后释放，来启动TX PCS复位过程。在顺序复位模式时，这个复位端口将激活PMA和PCS都复位。 |
| TXUSERRDY | 输入 | 异步 | 在TXUSRCLK和TXUSRCLK2时钟稳定后，用户应用将该端口驱动为高。例如：使用了MMCM，那么MMCM的locked信号就可以用到这里。 |
| TXRESETDONE | 输出 | TXUSRCLK2 | 拉高表示复位完成。 |
| CFGRESET | 输入 | 异步 | 保留。 |
| TXPMARESETDONE | 输出 | 异步 | 拉高表示TX-PMA复位完成。 |
| PCSRSVDOUT | 输出 | 异步 | 保留。 |
5.2 GTX TX复位对配置完成的响应
TX复位必须满足下列条件：
1. 使用顺序复位模式，GTRESETSEL必须为低。.
2. GTTXRESET必须使用。
3. 在复位完成前（TXRESETDONE拉高），TXPMARESET和TXPCSRESET 必须驱动为低不变。
4. 在PLL locked之前，GTTXRESET不能被驱动为低。
如果加载配置时，复位模式默认为顺序复位模式，在配置加载后等待最少500ns，C/QPLLRESET 和GTTXRESET 就可以被断言了。
如果复位模式为single mode，用户必须：
1. 在配置加载完成后，等待最少500ns。
2. 将复位模式改为顺序复位模式 Sequential mode。
3. 再等待300-500ns。
4. 断言 C/QPLLRESET和 GTTXRESET。
推荐的设计是使用来自相关的CPLL或者QPLL的PLLLOCK 来释放GTTXRESET由高到低。
TX复位状态机等GTTXRESET拉高，开始TX复位，直到GTTXRESET被释放低为止。

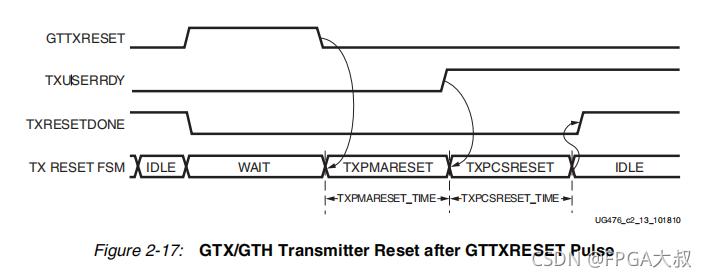

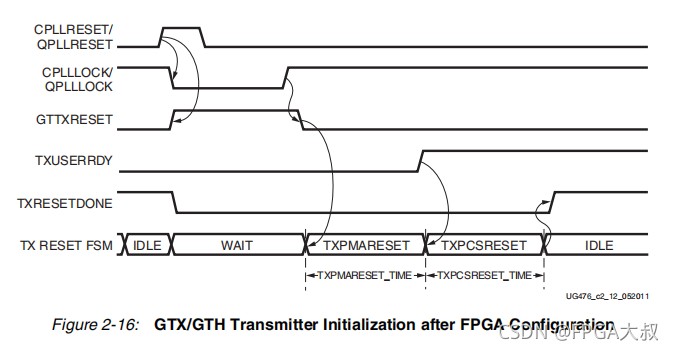

如下图所示：
5.3 GTX TX复位对GTTXRESET脉冲的响应
GTX允许用户在任意时刻对TX进行复位，只需要给GTTXRESET一个有效的高脉冲信号。 TXPMARESET_TIME和 TXPCSRESET_TIME 可以被设置为静态的也可以通过DRP端口来动态设置以适配在申请 GTTXRESET之前要求的复位时间。
当使用GTTXRESET时必须满足以下条件：
- 使用sequential mode必须将GTRESETSEL置低。
- 在复位完成之前，TXPMARESET 和 TXPCSRESET 必须一直为低。
- 3. 相关 PLL必须 locked。
- 4. GTTXRESET的推荐设计是一个时钟周期脉冲。
5.4 GTX TX 模块复位
TX PMA和 TX PCS 可以单独进行复位。在 TXPMARESET 或者 TXPCSRESE复位过程完成之前，TGTTXRESET必须保持为低。驱动TXPMARESET从高到低来启动PMA复位程序， 在TXPMARESET复位过程中，TXPCSRESET必须保持为低。

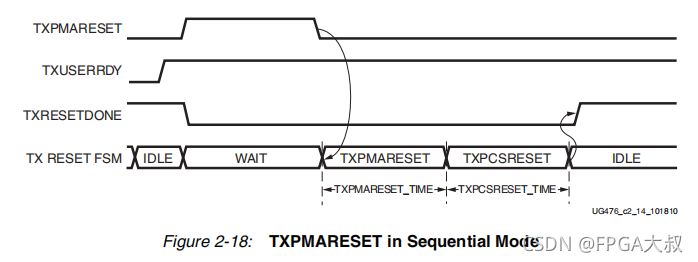

在顺序复位模式，复位状态机在PMA复位完成后，（如果TXUSERRDY为高）自动开始PCS复位。如下图：
当TXUSERRDY为高时，驱动TXPCSRESET由高到低来启动PCS复位程序。在PCS复位过程中，TXPMARESET 必须保持为低。

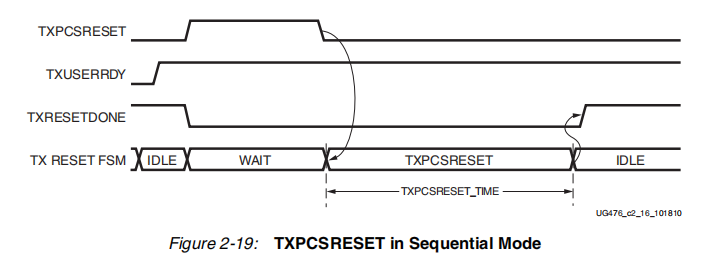

在顺序复位模式，复位状态机仅复位PCS，如下图：
六、RX复位与初始化
已经快11点了，累了，溜了溜了，，，放张图：
结论
由GTX核分别输出了发送端TX和接收端RX的初始化完成信号：
TX： gt0_tx_fsm_reset_done_out（output）
RX： gt0_rx_fsm_reset_done_out（output）
直接使用这两个信号就好，TX复位完成就可以开始发送数据，RX复位就可以接收数据。
也可以加个信号 GT_RESET_DONE；
assign GT_RESET_DONE = gt0_tx_fsm_reset_done_out && gt0_rx_fsm_reset_done_out；先用起来，后面再深入研究，不过了解了复位过程发现还是有点意思~
OK，前面说了一大堆结论却还是很简单的~
拿去搬砖吧~
