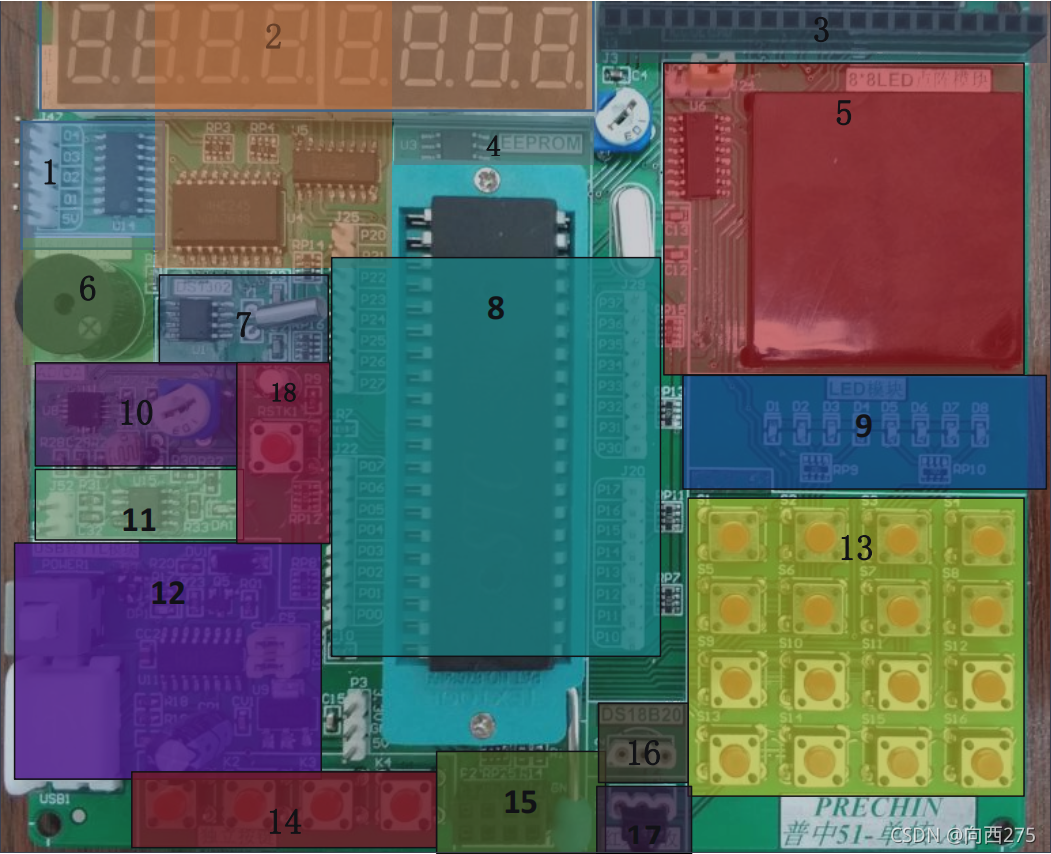

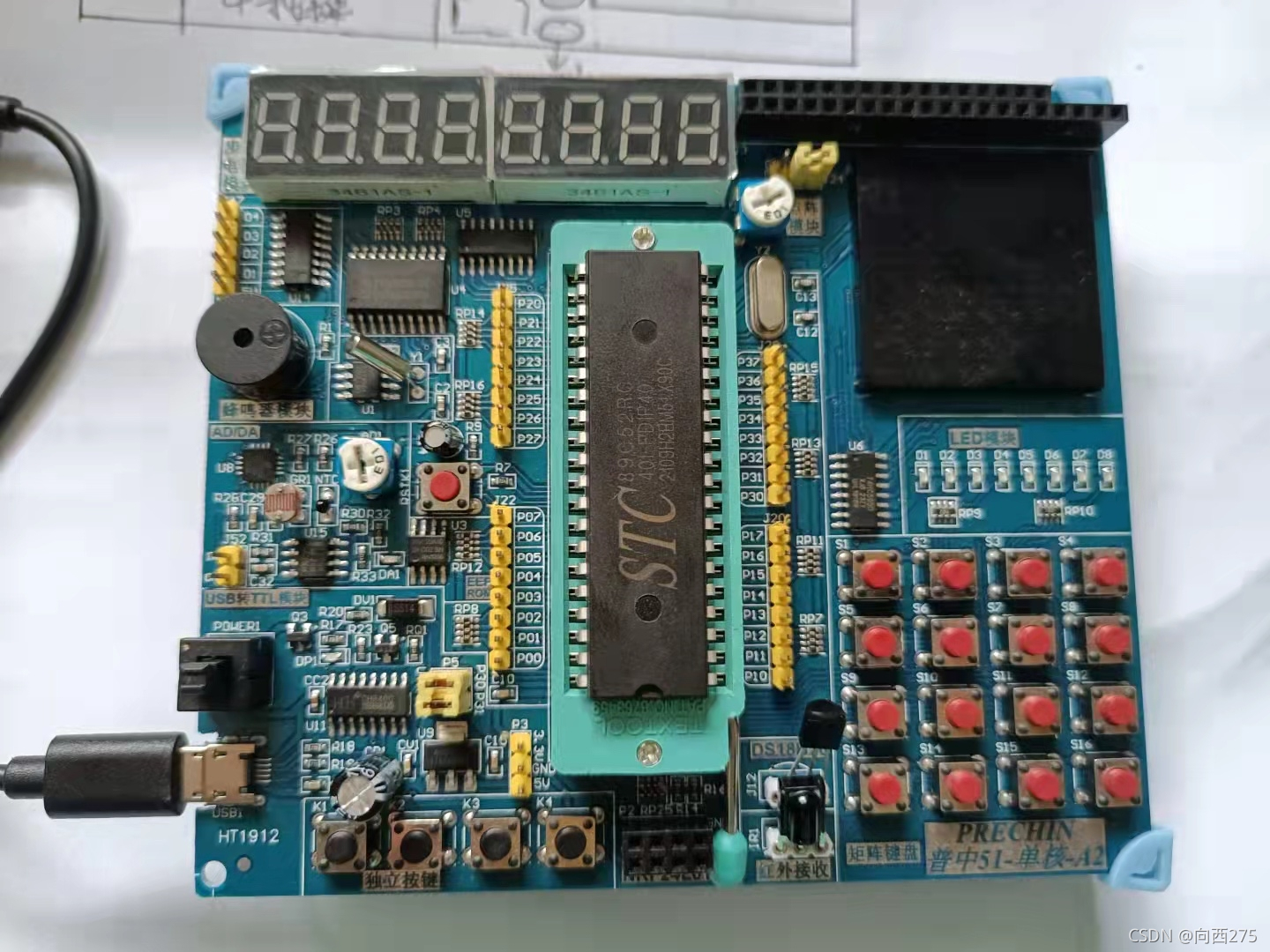

自己手绘的一张图，算是简单的介绍吧 对照实图看一下
| 各区域功能简介 | ||
| 序号 | 模块 | 功能介绍 |
| 1 | 五线四相步进电机驱动模块 |
使用 ULN2003 芯片，
可驱动直流电机、五线四相步进电机等
|
| 2 | 动态数码管模块 |
使用 74HC245 芯片和 74HC138 译码器
驱动 2个四位一体共阴数码管
|
| 3 | LCD1602/LCD12864 液晶接口 |
连接 LCD1602 液晶屏或
连接 LCD12864 液晶屏（LCD12864有mini和正常两种）
|
| 4 |
EEPROM 模块
|
使用 AT24C02 芯片，存储 容量为 256 字节，
可实现 IIC-EEPROM 功能，存储的数据掉电不丢失
|
| 5 |
8*8 单色 LED 点阵模块
|
可独立控制 LED 显 示数字、字符、简单汉字图形等
|
| 6 |
蜂鸣器模块
|
使用无源蜂鸣器，可实现报警提示等功能
|
| 7 |
DS1302 时钟模块
|
使用 DS1302 时钟芯片和一个晶振，可实现数字时钟功能
|
| 8 |
STC 单片机接口座 和 IO 管脚
|
固定单片机，将单片 机 IO 口全部引出，方便二次开发
|
| 9 |
LED 流水灯模块
|
使用8个小灯，可实现 LED 流水灯控制
|
| 10 |
ADC 模块
|
使用 XPT2046 芯片，
可实现模拟信号采集转换，可设计简易电压表等
|
| 11 |
DAC(PWM)模块
|
使用 LM358 芯片，
可实现 模拟信号输出、PWM 控制
|
| 12 |
USB 转 TTL 串口模块
|
使用 CH340 芯片，
可实现 USB 转 TTL 串口功能，下载程序，实现串口通信
|
| 13 |
4*4 矩阵键盘模块
|
可实现键盘输入控制
|
| 14 |
4 独立按键模块
| 可实现键盘输入控制 |
| 15 |
NRF24L01 模块接口
|
支持 NRF24L01 模块，实现 2.4G 无线
|
| 16 |
DS18B20 接口
|
接入 DS18B20 温度传感器进行温度检测
|
| 17 |
红外接收模块
|
使用一体化红外接收头， 实现红外遥控通信
|
| 18 |
复
位按键
|
系统复位按钮
|
什么是单片机？
单片机由单板机改良而来
单板机
将CPU芯片、存储器芯片、I/O接口芯片和简单的I/O设备（小键盘、LED显示器）等装配在一块印刷电路板上，再配上监控程序（固化在ROM中），就构成了一台单板微型计算机（简称单板机）。
单片机
在一片集成电路芯片上集成微处理器、存储器、I/O接口电路，从而构成了单芯片微型计算机，即单片机。
